システム開発<基本編>サンプルER図の解析

DB

前回の記事を、簡単に振り返ってみます。

サンプルER図(問題提起)

下記のER図のサンプルを見て下さい。

これは、開発現場で多く見掛ける「販売管理システム」のER図の一部です。

全体のER図が描かれていないので、少し判断が難しいかもしれませんが、

  • 【メーカー(エンティティ:makers)】
  • 【製品(エンティティ:products)】
  • 【カテゴリー(エンティティ:categories)】

「リレーションシップ(Relationship:関連)」は、正しいでしょうか?

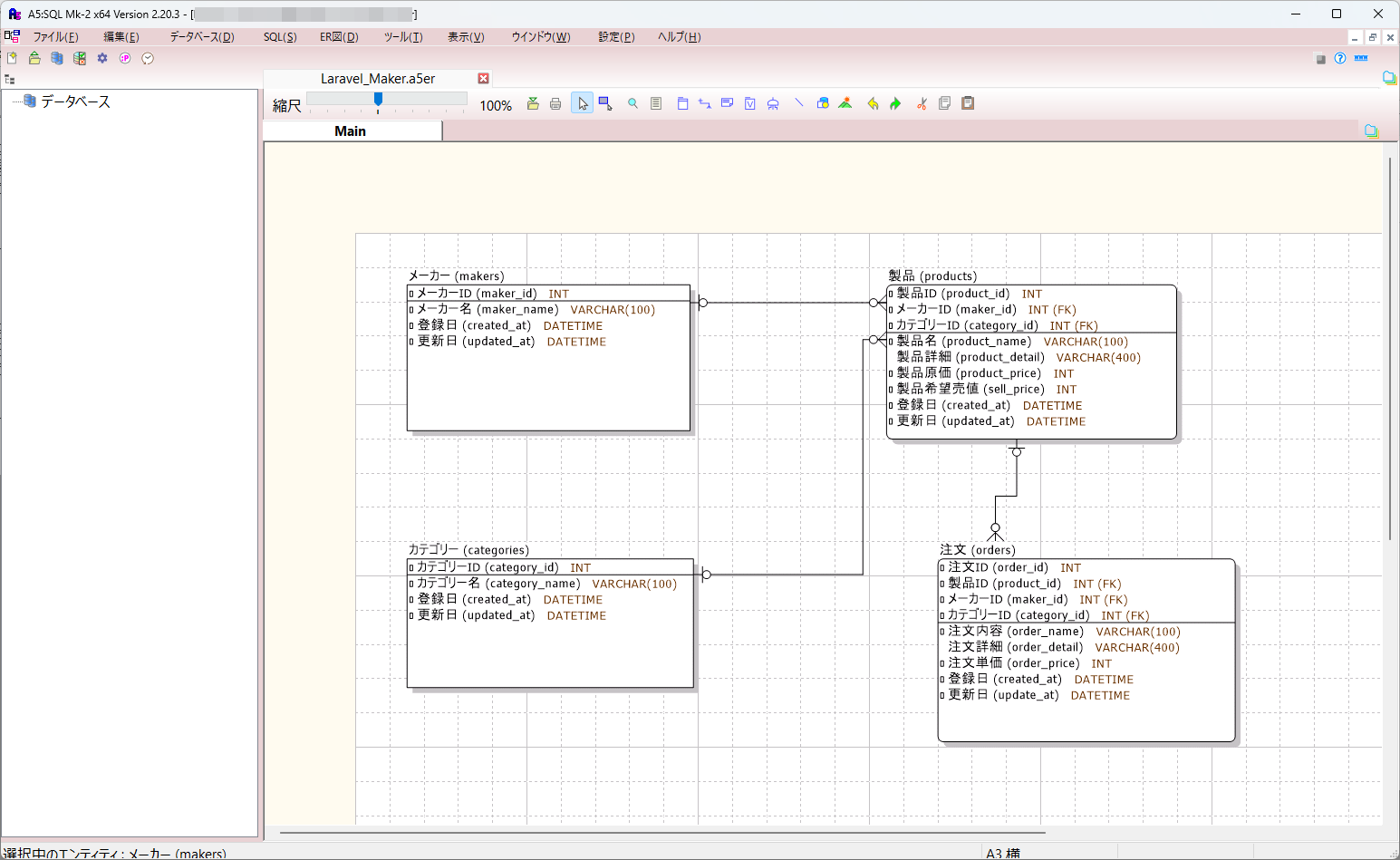

利用ツール:A5:SQL Mk-2



回答

ずばりお答えします

正しいか?と問われるなら、

  • 結論から言いますと、分からない
  • 該当する業務やシステムのデータ、コード体系を分析していないので
  • 結果的に正しいかもしれないし、正しく無いかもしれない

これが率直な回答です。

回答の理由

  • 結論から言いますと、分からない
  • 該当する業務やシステムのデータ、コード体系を分析していないので
  • 結果的に正しいかもしれないし、正しく無いかもしれない

これが率直な回答です。

その上で、開発現場で実際にER図を作成された「エンジニア」や「DA(データアナリスト)」、

「DBA(データベースアナリスト)」に問い合わせをします。



実際の開発現場で起きた事

  • このER図は、どのよう導かれたのですか?

と、丁寧な問い合わせをさせて頂いたものでした。(事実)

ところがですよ… 何だろうなぁ…

丁寧な問い合わせをさせて頂いたにも拘わらず、多くの現場で返って来る言葉は、

  • 何故、そんな事聞くの?
  • 何年も、この仕事に携わっているから、このER図は間違い無いよ!!
  • データベーススペシャリスト(情報処理技術者)、オラクルマスター(Oracle Master)のゴールドを保有している私が作成したER図なのだから、間違い無い!!
  • 先輩から引き継いで、何十年とメンテナンスをしているER図だから、間違い無いですよ
  • 新参者が!! 協力会社でしょ!! 口を出すな!!
  • 当然、ER図作成ツールを使って導いたので、間違い無いでしょう…
  • 業務の現場から、直接ヒアリングをして、テーブル設計に何十時間も費やしたのだから、間違い無い!!
  • 正規化しない方(非正規化)が、レスポンスが良い!!

といった具合で、殆どが感情的な回答でした。

私としては、プロジェクトが進行して来て、頑張っているプロジェクトのメンバーに対して、

人格を否定するつもりは全く無くて、どのように業務内容扱うデータを分析されて、

どのように(How ?)「ER図」を作成されたか聞きたかったのですが、何故(Why ?)

この「ER図」を作成されたのか?…と聞きたかった訳では無いのです。

「ER図」を作成された「エンジニア」や「DA(データアナリスト)」、「DBA(データ

ベースアナリスト)」が、

  • 何か聞かれて、まずい事でも有るのかな?
  • ER図の描き方や使用しているツールを、無料(ただ)で教えたく無いのかな?
  • テクニックを盗まれると思っているのかな? テクニックなんて無いと思うけど…
  • エンジニアさんって、口下手(くちべた)な人が多いから、恥ずかしいのかな?
  • 実装漏れが見付かるのが、嫌なのかな?

と、その当時は、現場で推測するような日々でしたね。(笑)



私の本音

上記が、現場で推測するような日々でしたが、実際のところ、本音は、

  • 幼稚園児が、お絵描きしてるんじゃね~よ!!
  • 論理的に解説が出来ないって、まともにコード体系やデータ分析してないんじゃんか!!
  • メンテナンスに苦慮しているのって、あったり前じゃん!!
  • 顧客から、高額な契約金を搾取して、この程度かよ!!
  • 正規化しないから、いつまでもレスポンスが悪いんだよ!!
  • 怖がって、協力会社に圧力掛けるなって!! 役割が違うのだから、出来ない部分は、頼ればいいじゃん!! その為の協力会社なんだから… 元請は、元請の仕事に専念すれば!!
  • 何が、データベーススペシャリストだよ!!

てな感じです。



サンプルER図(逆解析)

では、問題提起したサンプルER図を、逆解析して行きたいと思いますが、その前に、少しだけ

データベースの設計手法との出逢いについて、簡単に紹介します。



T字形ER手法との出逢い

私は運が良かったのか、新卒で入社した最初の企業で、3年目くらいの時に最年少で、

自社でサービスしていた【受発注システム再構築プロジェクト】に任命されました。

彼是(かれこれ)、30年程度、昔の話です。

(再構築プロジェクト終了後に、2000年問題の対応に途中参加したのも覚えています。)

このプ再構築ロジェクトで、初めて【T字形ER手法】に出逢いました。

当時は、社内で【受発注システム再構築プロジェクト】の話が進み、部長や課長、先輩が

様々な開発スタイルや設計方法を調査していて、偶然にも【T字形ER手法】を探し当て、

セミナーに参加した後、社内で検討を重ね、最終的に【T字形ER手法】を提唱する

株式会社エス・ディ・アイ佐藤正美氏と契約に至り、コンサルタントとして、

招聘される事になりました。

佐藤正美氏が月に何度か、コンサルタントで来社された際、直接的に指導されたのは、

DA(データアナリスト)、DBA(データベースアナリスト)の担当となる2名の先輩でした。

その為、私達のプログラマーチーム(5名)は、DA/DBAの先輩達が作成されたER図を理解して、

再構築のプログラムを作成していた為、佐藤正美氏とは間接的な接触でした。

佐藤正美氏と直接的に接触が出来たのは、コンサルタントを頂いた企業を退職した後でした。

転職した別企業で、【営業支援システム再構築】をプロジェクト・リーダーとして任命された際、

佐藤正美氏の3~4何番目(?)のお弟子さんと、コンサルタント契約に至り、彼らを通じて、

飲み会の席で、佐藤正美氏と直接的に接触する事が出来ました。

それ以来、開発に携わる際、【T字形ER手法】を取り入れていました。

【T字形ER手法】ですが、住友電工情報システム株式会社 製品である 楽々Framework の

基本思想となっています。



T字形ER手法の特徴

【T字形ER手法】の特徴は、下記になります。

  • ビジネス解析手法(コード体系に準拠):単なるデータ設計技法ではない
  • entity(エンティティ):管理対象として捕捉する存在で、identifierが付与されている → オブジェクト指向で表すと、class相当になる
  • identifier:コード体系において、独立した集合として認知する為に付番された単独の管理番号
  • T字形の左辺:主語のidentifierが記述される(xxxxx_id, xxxxx_NO, xxxxx_cd…等)
  • T字形の右辺:主語のidentifierに対する、述語のattribute(アトリビュート)が記述される(xxxxx名、xxxxx詳細、xxxxx数、xxxxx金額、登録日、更新日…等)
  • resource(リソース):event以外のentityをresourceとする(一般的には、マスタ系)
  • event(イベント):性質として、「DATE」や「DATETIME」が帰属する(一般的には、トランザクション系)
  • 対照表:resourceとresourceを結んだ際に生成される → 「T字形」を形成している最大の特徴であり、一般的には「中間テーブル」とも言われる
  • 対応表:「event:event=複数:1」の場合に、対応表を生成する → 「event:event=1:1」の場合は、対応表は生成せず、時系列の遅いeventに参照キーを挿入する

詳細は、

を御覧下さい。

【T字形ER手法】については、別の機会に記事にして御紹介します。



サンプルER図を、逆解析

では、問題提起をしたサンプルER図について、逆解析して行きたいと思います。

【T字形ER手法】を用いて、サンプルER図を解析すると、3つのER図を導く事が出来ます



製品エンティティ(resource)のアトリビュートに製品情報を挿入

先ず、初期の解析段階で、「製品エンティティ」のアトリビュートに、「製品情報」を挿入される

パターンになります。

利用ツール:MODEL-builder version2

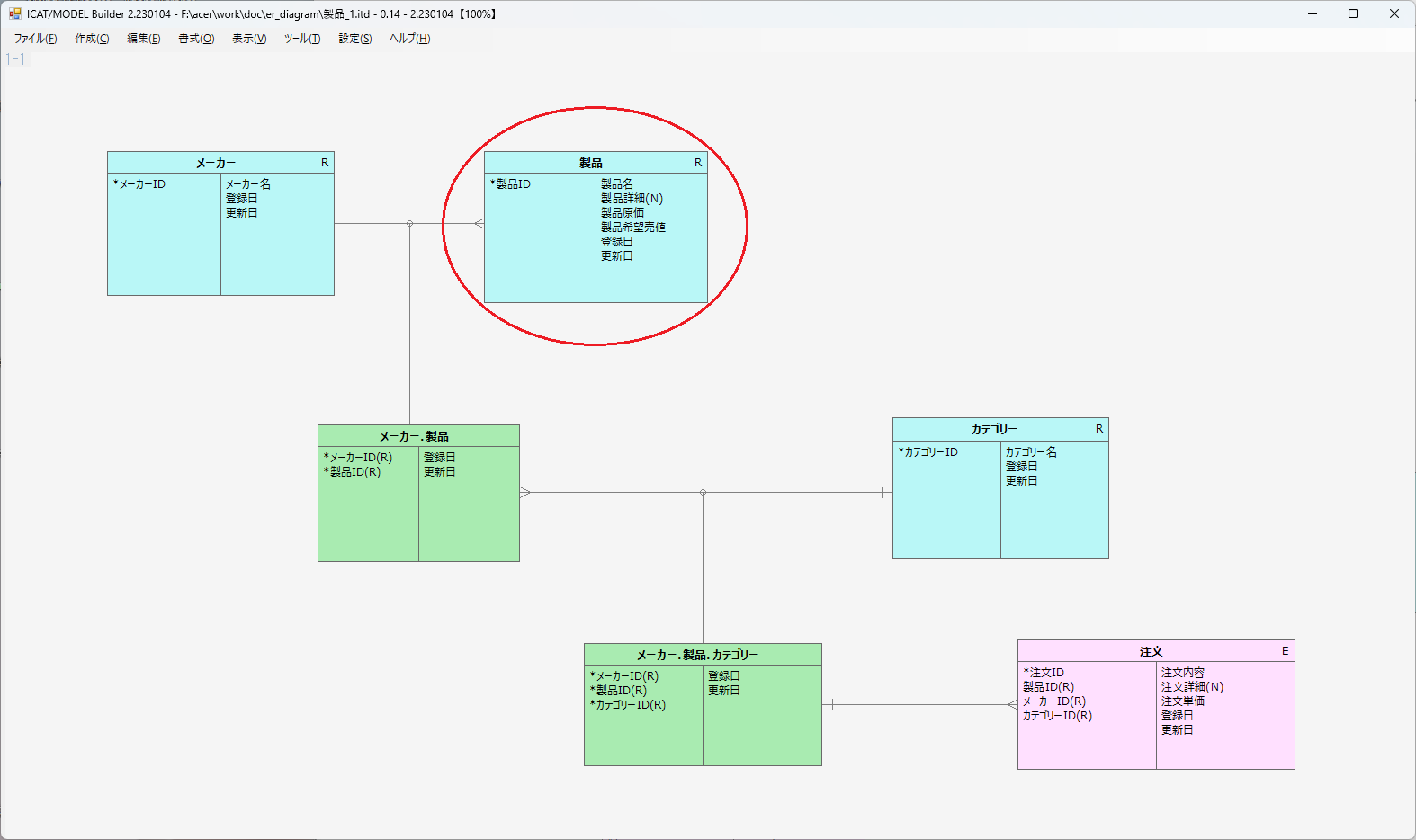

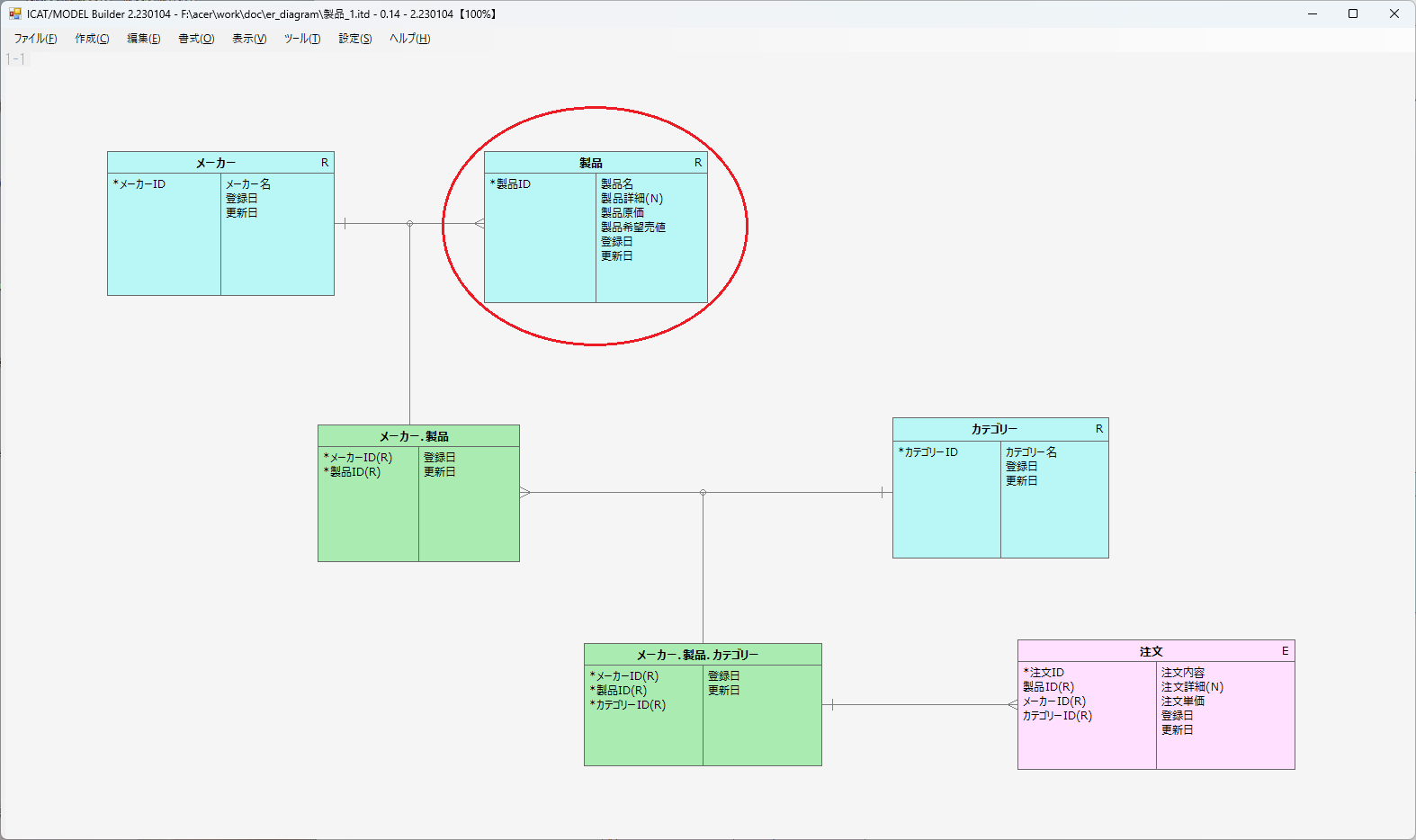

赤丸枠で示されているのが、「製品エンティティ」になります。

この場合のビジネスのポイントは、下記になります。

  • 業界全体で、製品情報が決められているビジネス
  • メーカー毎に、製品IDや製品名を決める事は無い
  • 国営企業、自治体、団体企業等が当てはまる場合が有ります



メーカー・製品エンティティの対照表に製品情報を挿入

次の解析で、「メーカーエンティティ」「製品エンティティ」「メーカー・製品 対照表」

のアトリビュートに、「製品情報」を挿入されるパターンになります。

利用ツール:MODEL-builder version2

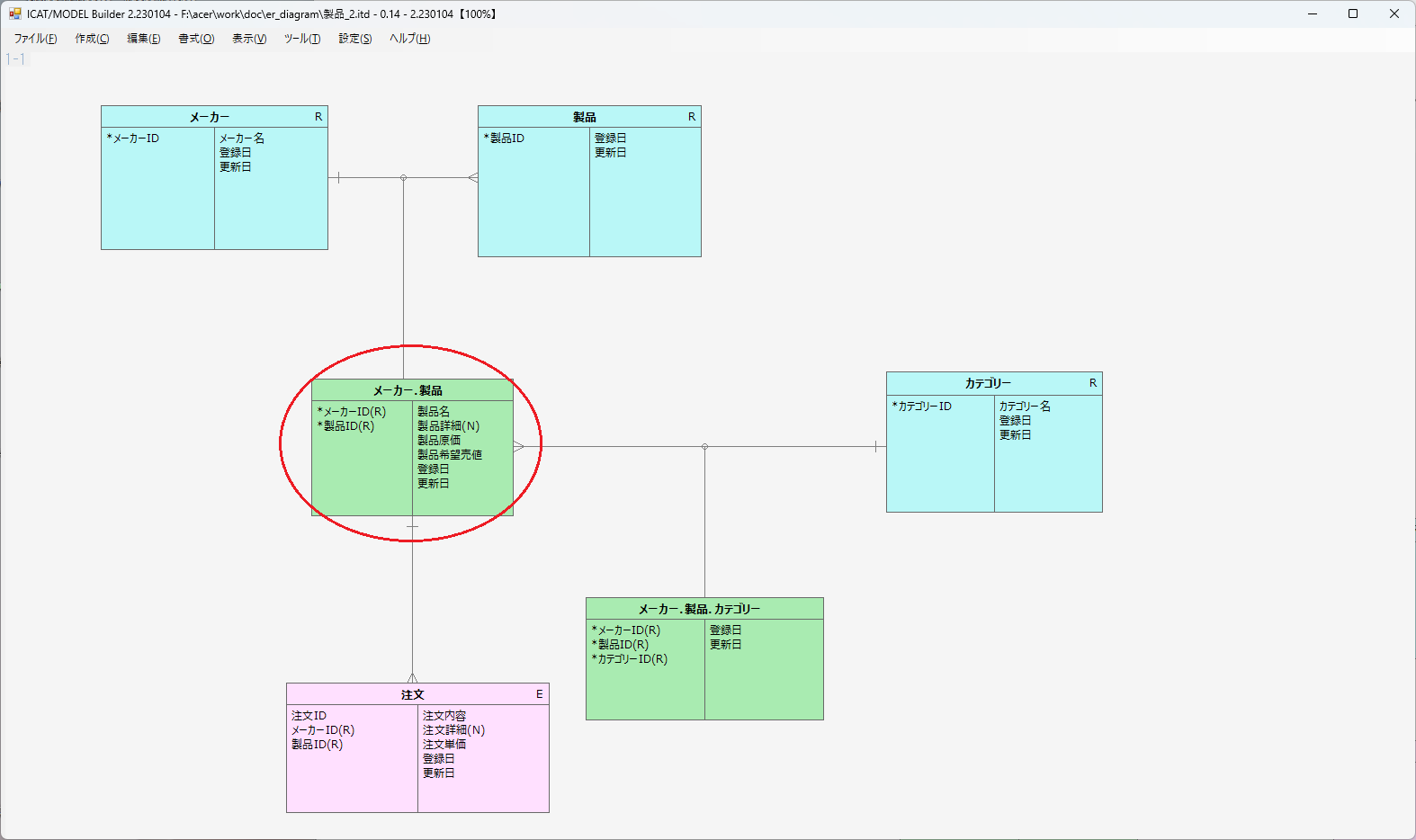

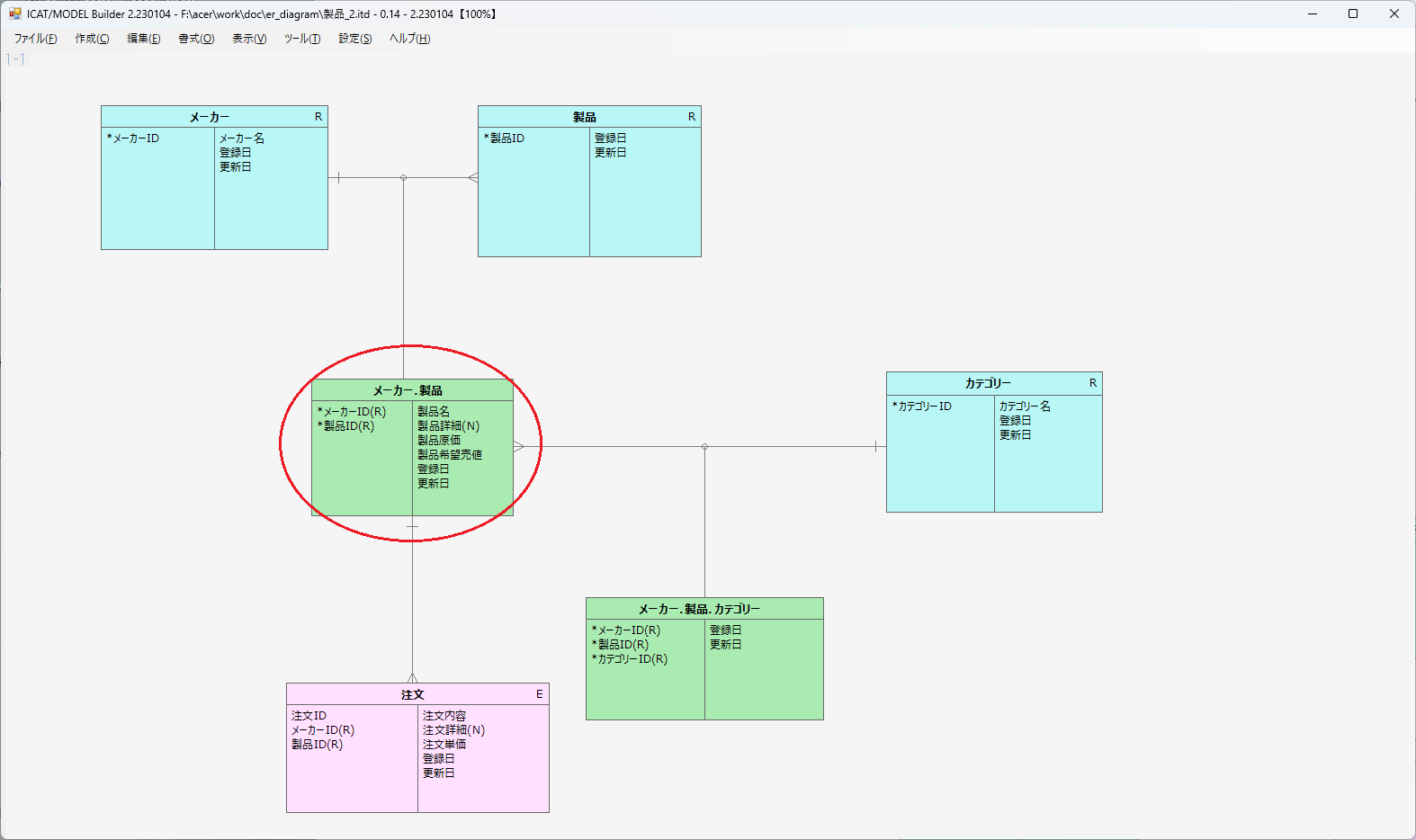

赤丸枠で示されているのが、「メーカー・製品 対照表」になります。

この場合のビジネスのポイントは、下記になります。

  • ワンマン社長が統率している企業や、歴史が長い企業が当てはまる場合が有ります
  • 「メーカー」「製品」について管理する事を、第一目的としています
  • 後から設置された「マーケティング部」や「情報システム部」「協力会社」等の助言により、後付けで「カテゴリー」を設置したビジネスになります
  • メーカー毎に、製品IDや製品名を決める事が出来ます
  • 「製品エンティティ」は、発番管理用として利用されます(実装されないケースも有ります)



メーカー・製品・カテゴリエンティティの対照表に製品情報を挿入

3つ目の解析としては、「メーカー・製品 対照表」「カテゴリーエンティティ」

「メーカー・製品・カテゴリー 対照表」のアトリビュートに、「製品情報」を挿入するパターン

になります。

利用ツール:MODEL-builder version2

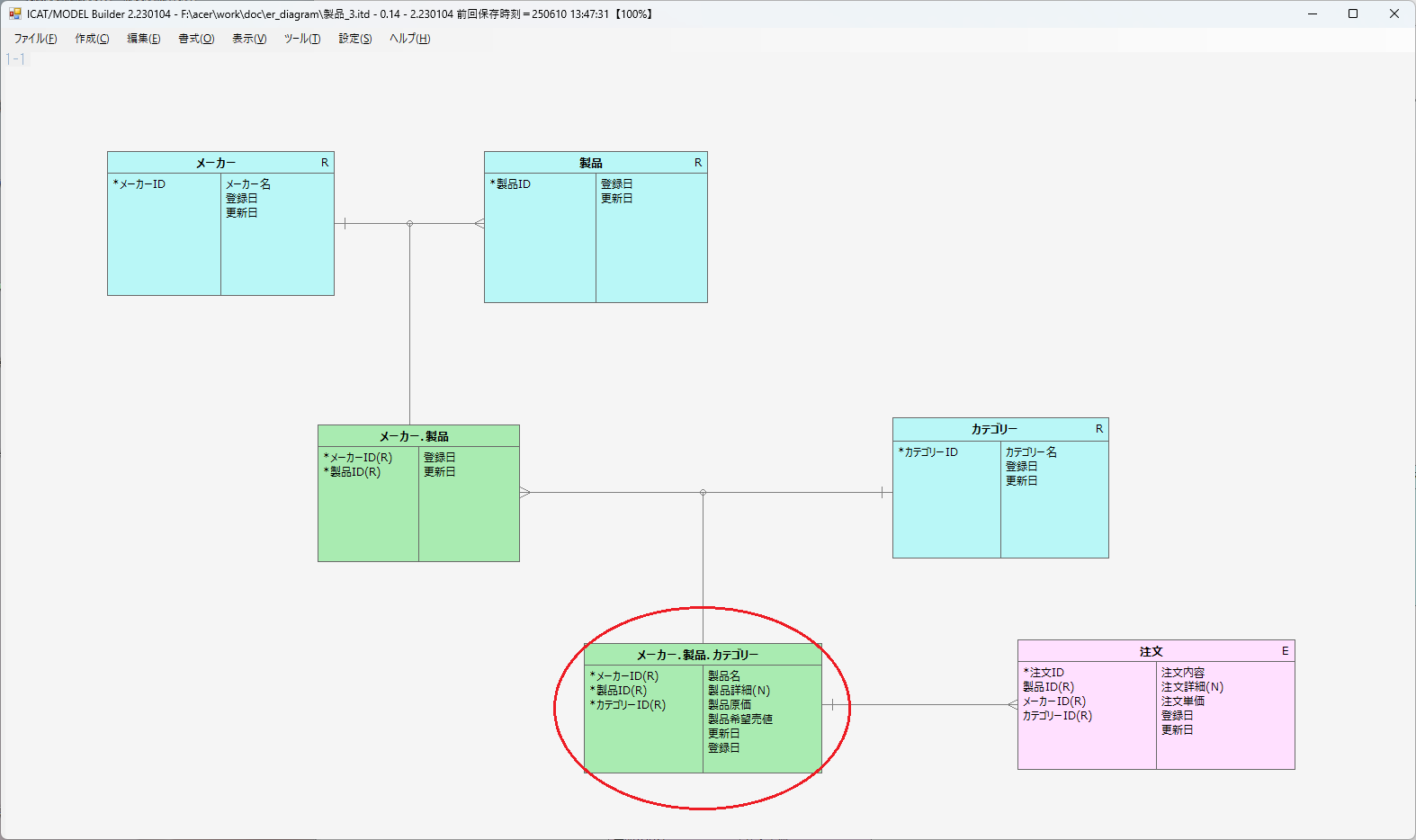

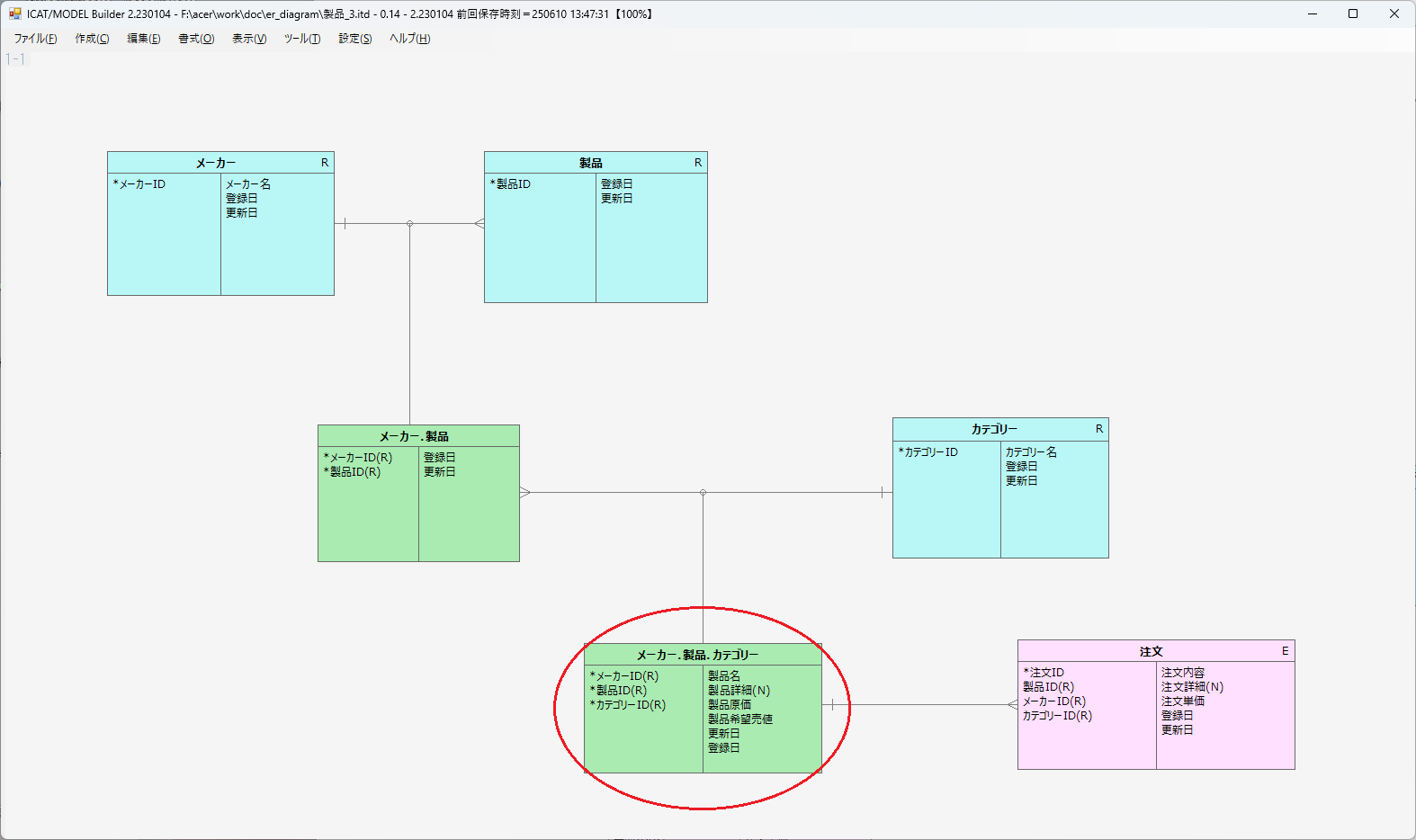

赤丸枠で示されているのが、「メーカー・製品・カテゴリー 対照表」になります。

この場合のビジネスのポイントは、下記になります。

  • 「メーカー」「製品」に加えて、ビジネス当初から「カテゴリー」を意識している企業に多くみられます
  • メーカー毎に、製品IDや製品名を決める事が出来ます
  • 「対面販売」だけではなく、WEBサイトを利用した「注文システム」「カテゴリー」別に「製品」を選択させたり、「市場調査」「マーケティンデータシステムを活用する多くのビジネスが当てはまります
  • 「製品エンティティ」は、発番管理用として利用されます(実装されないケースも有ります)



解析を終えた上で比較してみたいと思いますが、問題提起したサンプルER図は、3つ目に解析した

「メーカー・製品・カテゴリー 対照表」のアトリビュートに、「製品情報」を挿入するパターン

類似しています。

実は、【T字形ER手法】で導いた「メーカー・製品・カテゴリー 対照表」が、サンプルER図で

お絵描きした「製品エンティティ」を指している事が分かります。

今では、ChatGPTGeminiPerplexity AI 等のAIツールでも、サンプルER図のような

ER図を生成する事は可能です。

しかし、お客様の業務やデータ、コード体系の分析を反映させたER図を生成させるには、

相当な学習データを与える必要が有ります。

お客様へ価値有るシステムを提供するには、ツールに頼るだけで良いかどうか、再度、

検討してみる機会かもしれません。



まとめ

今回、サンプルER図に対して、【T字形ER手法】を用いて、逆解析を試みました。

現場で「ER図」を作成された経験の有る「エンジニア」や「DA(データアナリスト)」、

「DBA(データベースアナリスト)」の方々に、今一度、問い合わせをしてみたいと思います。

お客様に確認していませんが、サンプルER図(4つのテーブルとリレーションシップ)だけでも、

3つのビジネスの可能性が有りました。

本当に、コード体系やデータベースについて、分析が出来ているのか、またはお客様に確認が

漏れている可能性も有りますので、訴求してみるのも手かと思います。

また、既存のシステムへの変更は、手間とコストが必要となり、安定運用されているところに、

敢えて手を加えるのは、リスクも伴いますので、他の仕様変更や業界対応等で修正が必要な時に、

確認してみる手段でも良いと思います。

既存システムとは別に、新規のシステム構築やアプリケーション開発を手掛けるので有れば、

【正規化】【T字形ER手法】を学び、試みるのも良いと思います。

また、シニアエンジニアや若手エンジニアで、これからデータベースを覚える方々は、

是非、【正規化】【T字形ER手法】を学ぶ事をお勧めします。
